Olá pessoal! Tudo em paz?
Hoje vou finalizar e comentar sobre as últimas etapas de preventiva e mods que realizei nos meus consoles de vídeo-game antigos.
Os escolhidos da vez, serão 3 hoje! Famicom (NES japonês), Master System 3 e Mega Drive 3. E como um bônus, vou mostrar também algumas fontes do GameCube e Nintendo 64.
Começando pelos capacitores!
Para começar, vamos ver o Famicom e Master System, já que eles eram o únicos que faltavam fazer a troca dos capacitores.
Bom, a troca aqui não tem muito segredo, ambos os consoles usam capacitores chamados de THT (ou capacitores de perninhas, igual o Mega Drive. Então aqui não tem muito segredo, é remover a solda, limpar e colocar o novo. Tirando a parte que tive alguns “problemas” durante a troca 😅

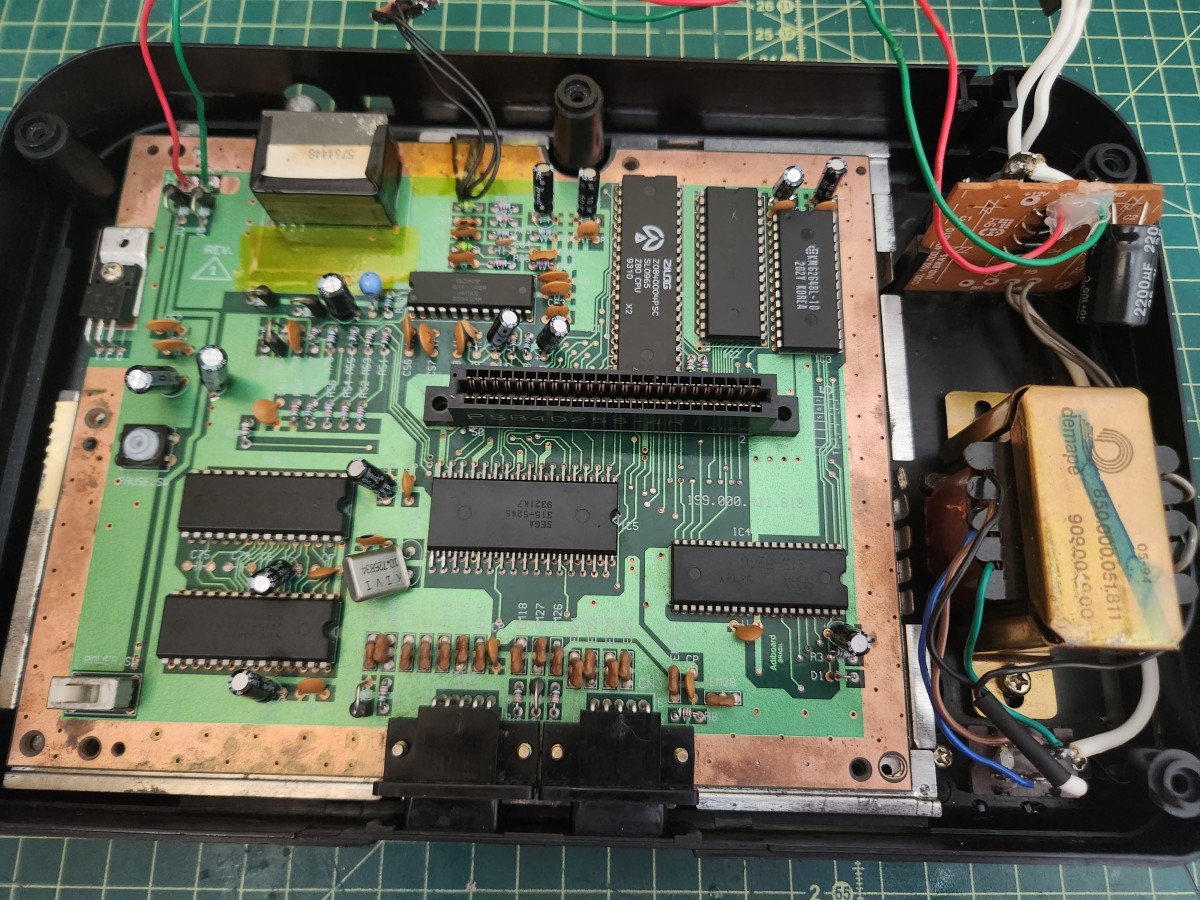

Master System 3 já com a troca feita. Sim, esse console tem uma fonte interna que da todo o peso do console.
Pequeno acidente no caminho, a ilha da esquerda simplesmente sumiu, mas perfeitamente reparável. Muito cuidado ao mexer com essas placas bem antigas!
Como podem ver, tem algumas coisinhas a mais na imagem, como o cabo branco, onde deveria ser o cabo da tomada, e 3 fios pretos saindo na parte superior. O cabo branco é basicamente o conector em forma de 8 que mencionei na postagem anterior. Já esses 3 fios é uma plaquinha que montei para ter uma saída de vídeo composto (aquela dos 3 pinos), já que o console originalmente tem apenas saída RF (de antena), mas daqui a pouco comento deles.
Vamos agora para o Famicom, onde também tive um pequeno acidente, e aqui as coisas começam a ficar um pouquinho mais chatas!
Assim como os outros, é basicamente tirar a solda, limpar e colocar o novo capacitor. Mas o problema é essa carcaça metálica enorme no topo!

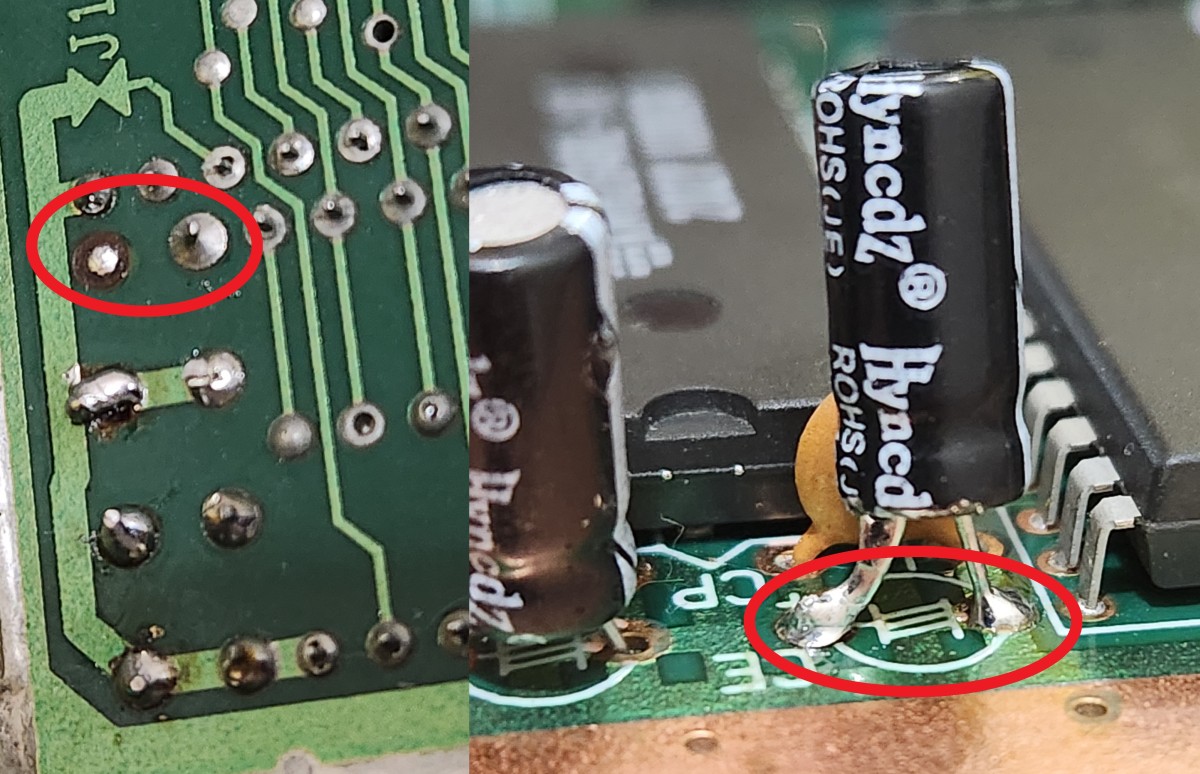

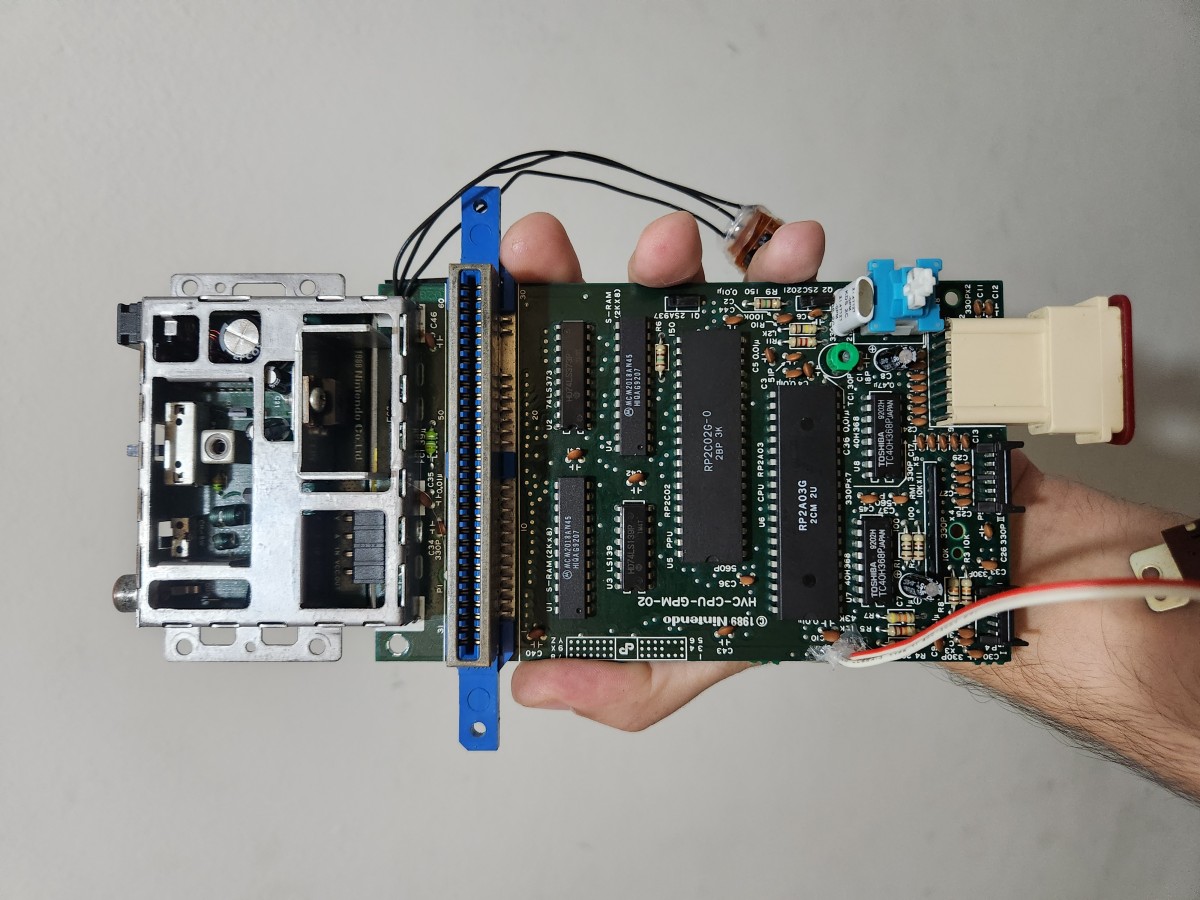

Como podem ver, tem um capacitor escondido bem embaixo dela. Então tive que trocar o capacitor sem remover a estrutura (pois daria muito trabalho)
Como podem ver, aqui ja deu um pouco mais de trabalho, por conta dos capacitores na parte onde fica a estrutura metálica. Eu tentei remover ela no início, mas percebi que eu teria muito mais trabalho tentando remover ela, do que me virar para colocar eles assim mesmo. E foi exatamente o que fiz… até que… sem querer esquentei um ponto que não era de um capacitor, e como diria uma famosa cantora americana: “Oops!… I Did It Again - Spears, Britney”.
Só que dessa vez foi pior...

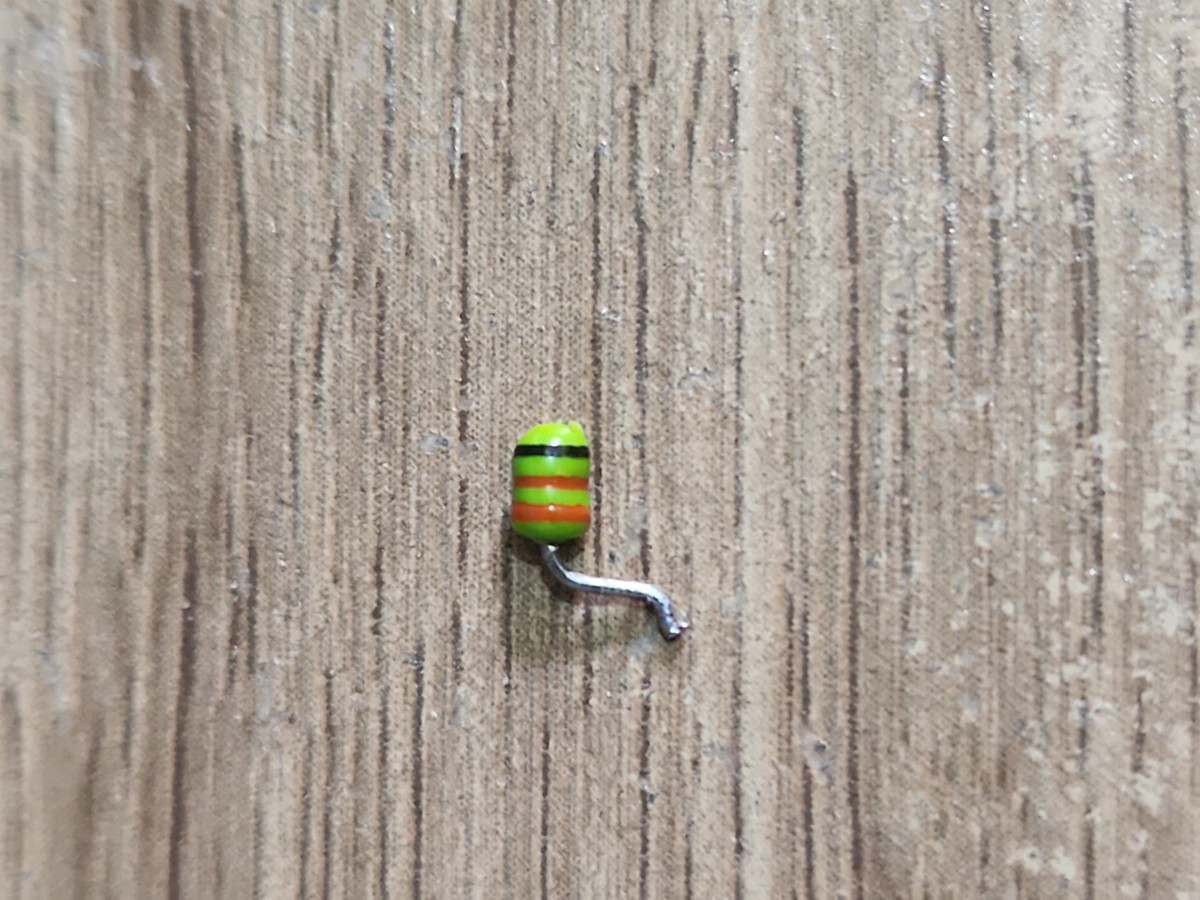

Como podem ver, a perna do lado da faixa preta simplesmente caiu sozinha quando encostei o ferro. Esse componente é um “Indutor Axial”, até ai ok… mas e para conseguir identificar o valor desse com essa faixinhas microscópicas!? Até hoje não sei se isso é marrom, laranja ou vermelho!

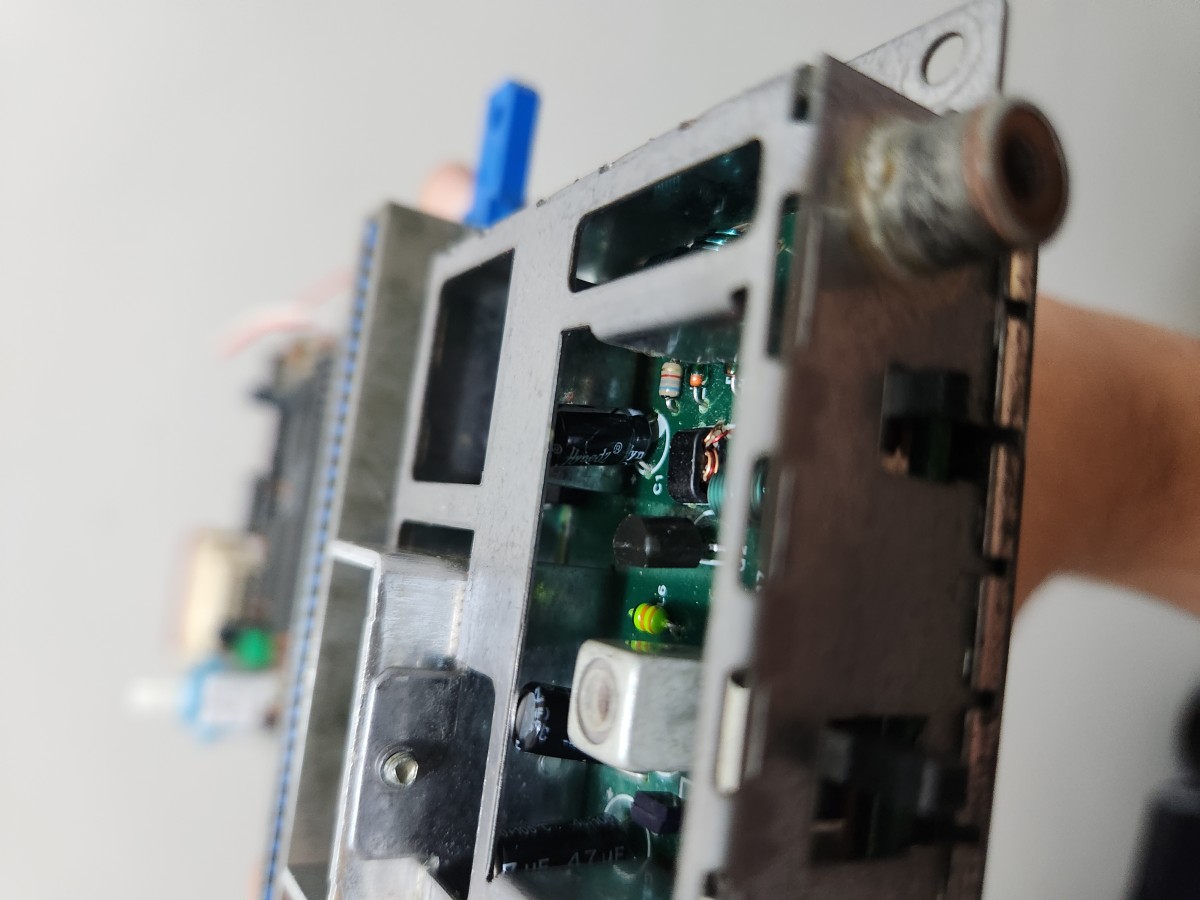

Esse carinha faz parte exatamente do circuito de RF para poder gerar a imagem. Após quase uma semana procurando, achei um possível substituto, um Indutor Axial de 33µH. Se é o mesmo valor, não sei. Mas as cores eram parecidas, liguei ele e funcionou. Então vai ser ele mesmo!
Confesso que me deu um gelo enorme na barriga, pois postei em vários grupos de reparo de consoles, e ninguém sabia o valor original, mas todos citavam algo entre 22 e 33µH, então só fechei o olho e fui! 🤣
E agora, as modificações!
Primeiramente as tomadas!
Agora vamos para a parte que acho que muitos preferem: as modificações!
Como disse antes, queria algo que tornasse minhas jogatinas práticas e acessíveis. Por isso escolhi fazer 2 coisas: Colocar um conector em forma de 8 onde tinha um cabo de energia incluso e fazer um mod de vídeo composto nos consoles que tem só saída RF!
O primeiro é o mais fácil, colocar um conector. Aqui foi tão simples quando remover completamente o fio antigo e soldar um novo com o conector na outra ponta. Quem deu um pouco mais de trabalho aqui foram as fontes do N64 e GameCube. A do N64 pelo fato de ela estar “colada” no outro lado da carcaça (nada que um pouco de álcool isopropílico não resolva) e do GameCube por usar conector na placa, ao invés do cabo de energia soldado direto.

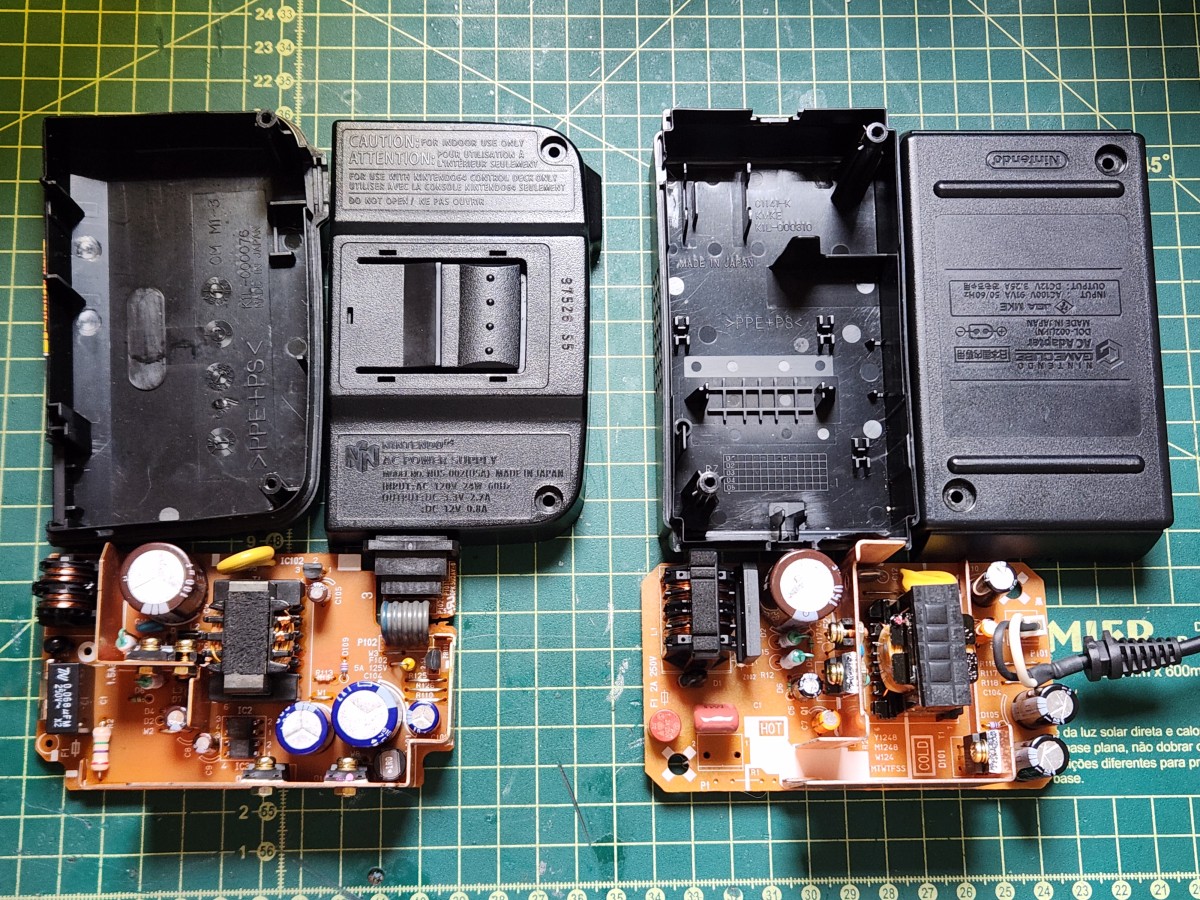

Fontes já sem o cabo de energia.
Depois de tudo soldado e preso, o problema era… Como prender esse conector para que fique relativamente firme, SEM CORTAR AS CARCAÇAS!?.
Inicialmente pensei em imprimir uma peça em 3D para reaproveitar o buraco original. Mas percebi que ia ficar um tanto quanto frágil fazer isso, pois as paredes laterais iam ter que ser bem finas.
Então usei a boa e velha cola quente! Que além tem um bom isolante, consegue prender tudo no lugar. Sei que não vai ficar a coisa mais linda do mundo, mas fica funcional e atende minhas necessidades.

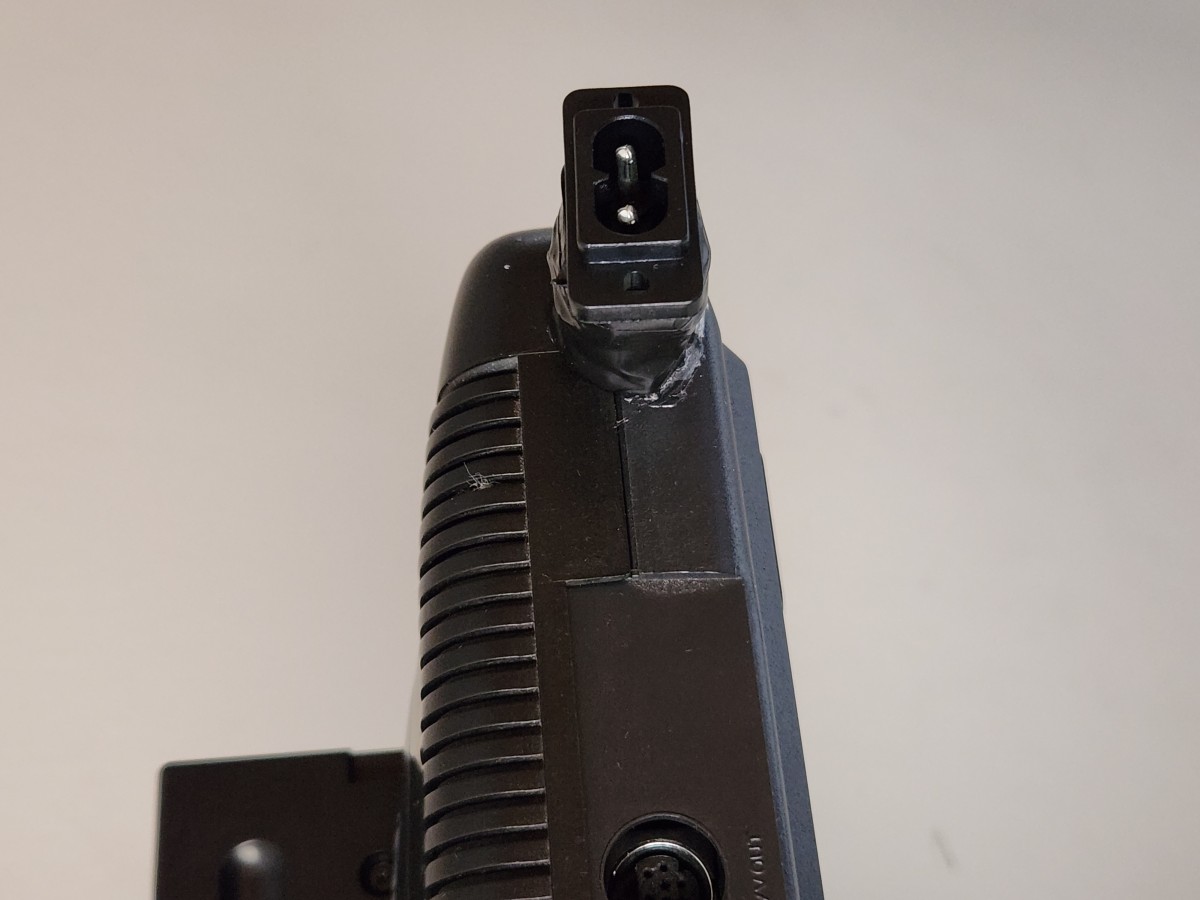

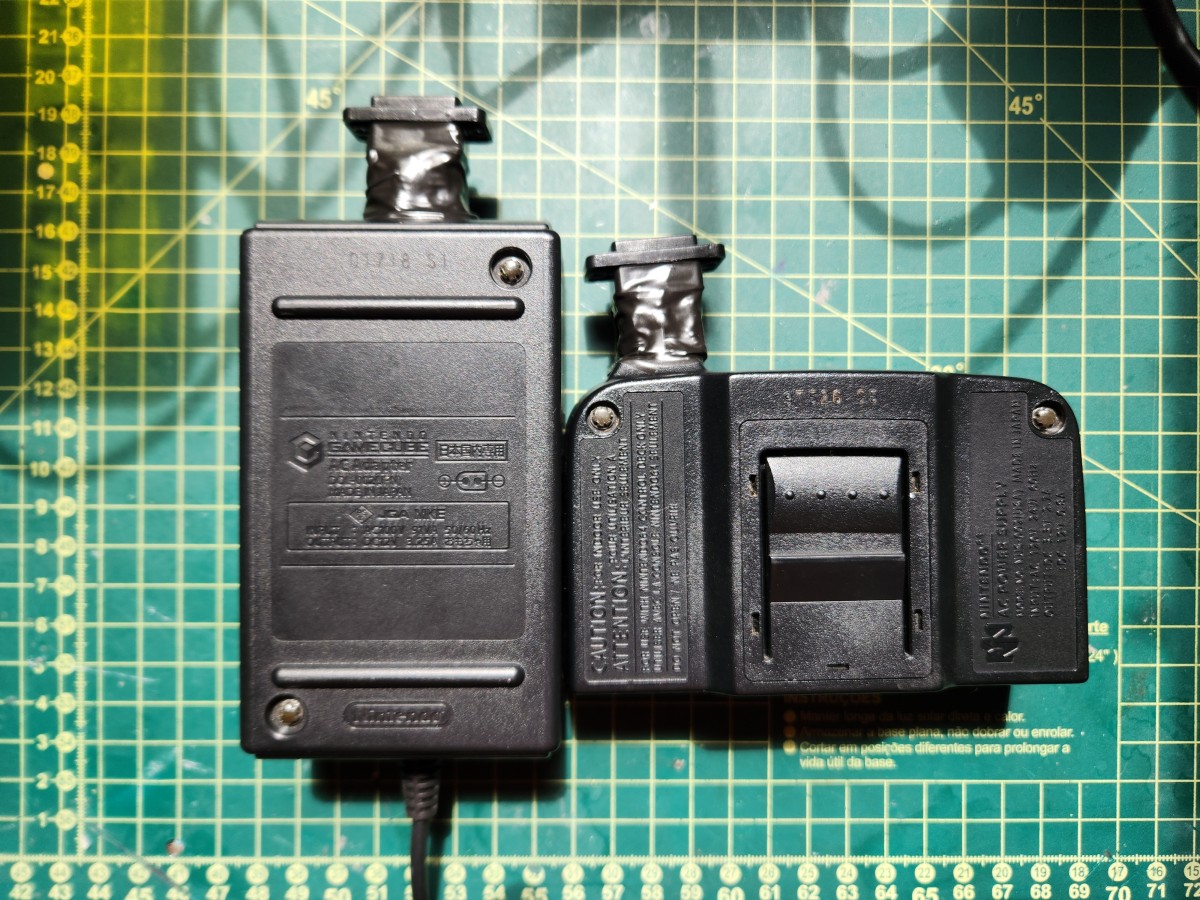

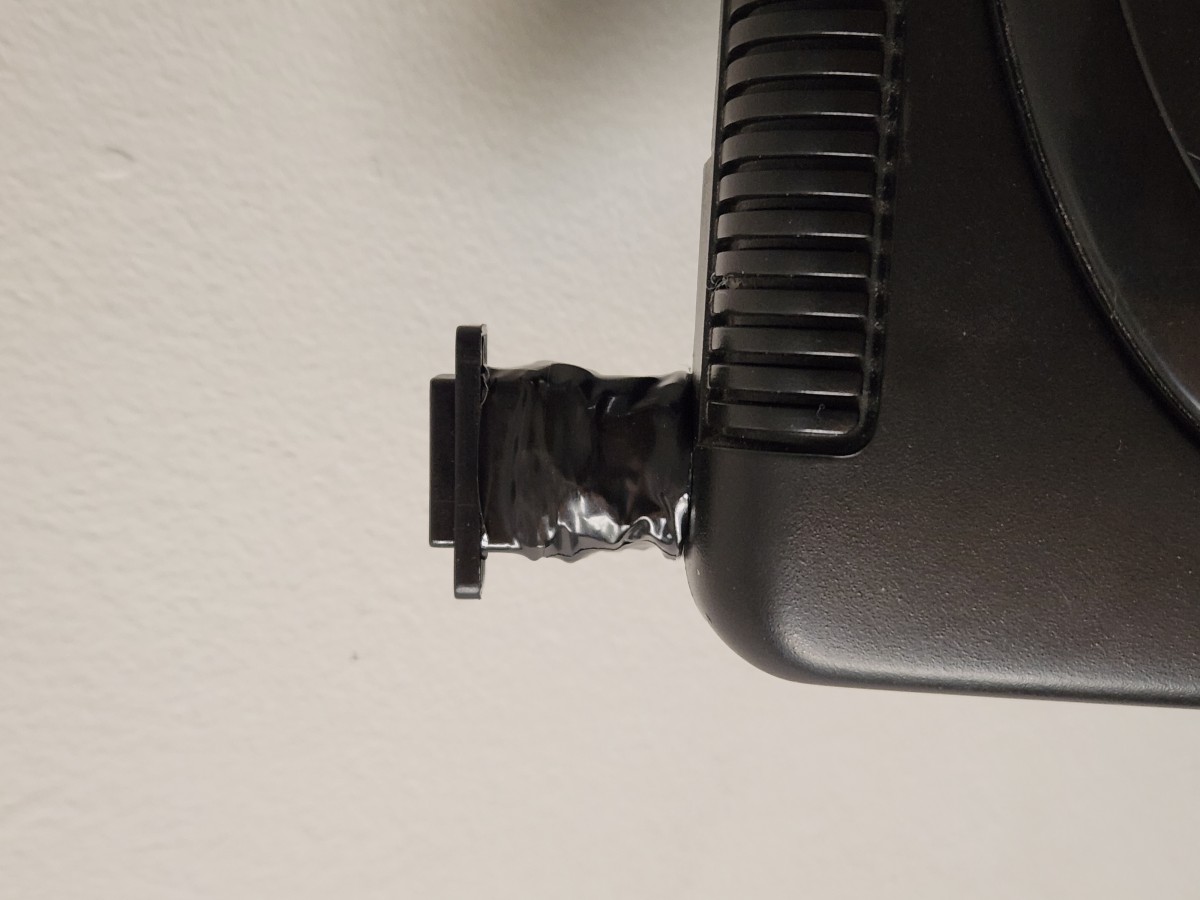

Fontes já com o conector incluso. Como falei, não ficou bonito, mas ficou funcional e sem troca troca de cabos.
O mesmo resultado, só que com o Mega Drive 3.

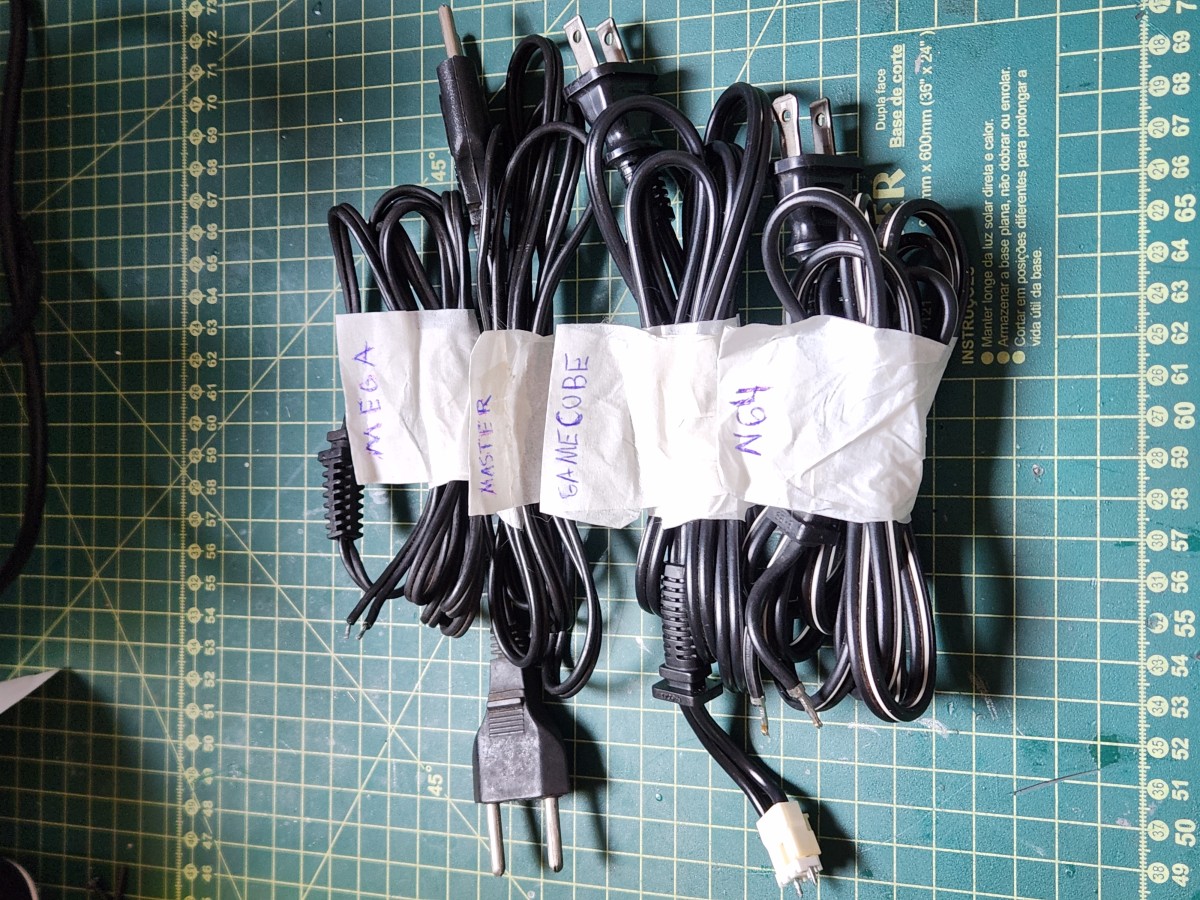

E agora fiquei com uma coleção de cabos de força 🤣.
E para encerrar essa parte de energia, queria citar um pequeno “rabicho” que montei para poder alimentar o Super Nintendo/Famicom. A ideia é utilizar a própria fonte do PS2 Slim que tenho para alimentar o console. Sim, ela é totalmente compatível e diria que até mais segura que a própria fonte da época ou fontes paralelas!

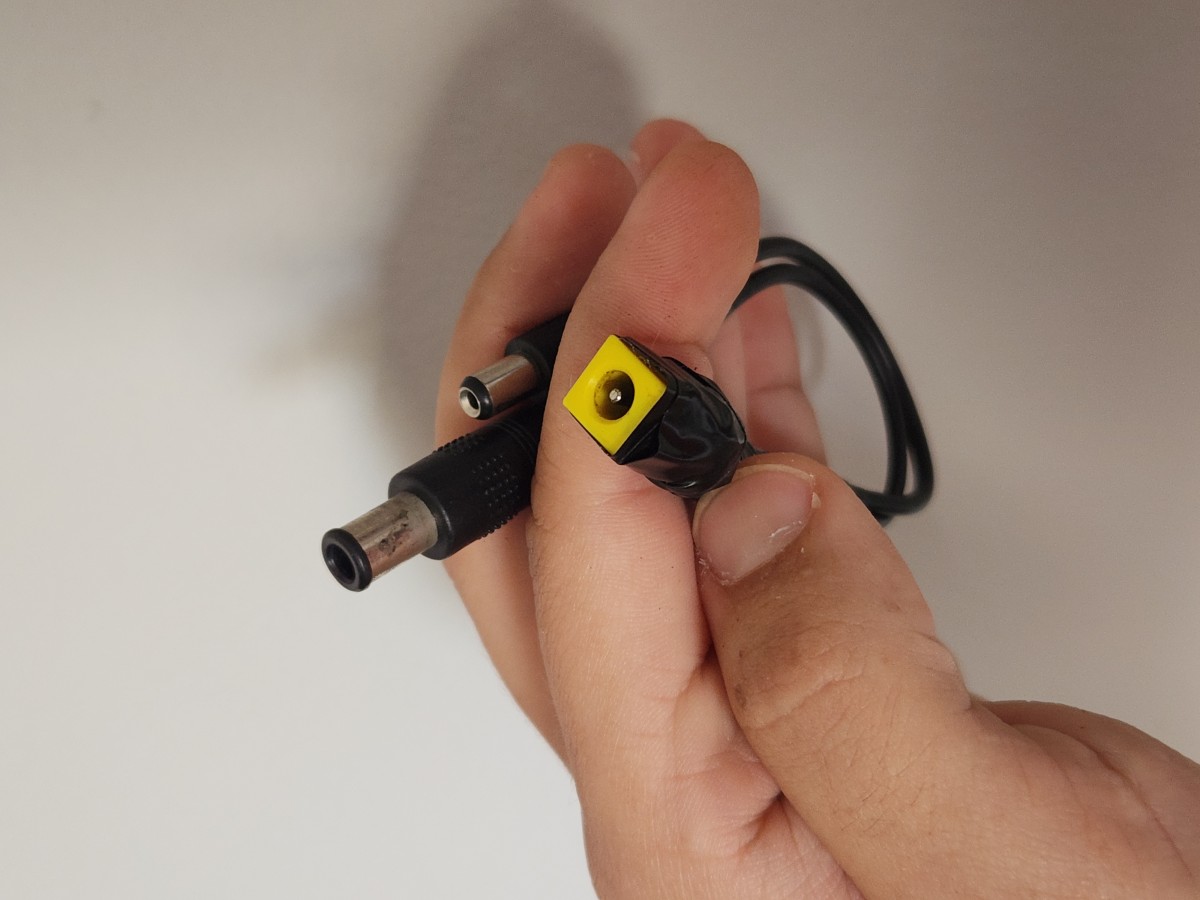

Pequeno cabo Y para poder ligar os consoles. Infelizmente não achei um conector fêmea bonito para a ponta da fonte, então usei um conector de PS One/Slim
Quem que interessar, acoonselho esse vídeo com mais detalhes! Para terem uma noção ela consegue até bancar o Megazord da SEGA (Mega Drive, Sega CD e Sega 32X) sozinha!
E agora, os mods de vídeo!
Devo admitir, até que foi bem fácil fazer isso. A parte mais complicada foi achar um lugar para deixar as plaquinhas.
A primeira vítima foi o Master System 3 (pois era o que estava aberto na hora), basicamente segui um esquema online desse site onde ele mostra como colocar as duas saídas suportadas: RGB (que eu ignorei) e Composto. E o melhor, o próprio chip também processa o áudio! Então já estava tudo no mesmo lugar! Eu fiquei um tanto quanto tentado para fazer a saída de S-Vídeo dele, mas infelizmente onde comprei os componentes estava com o transistor em falta.

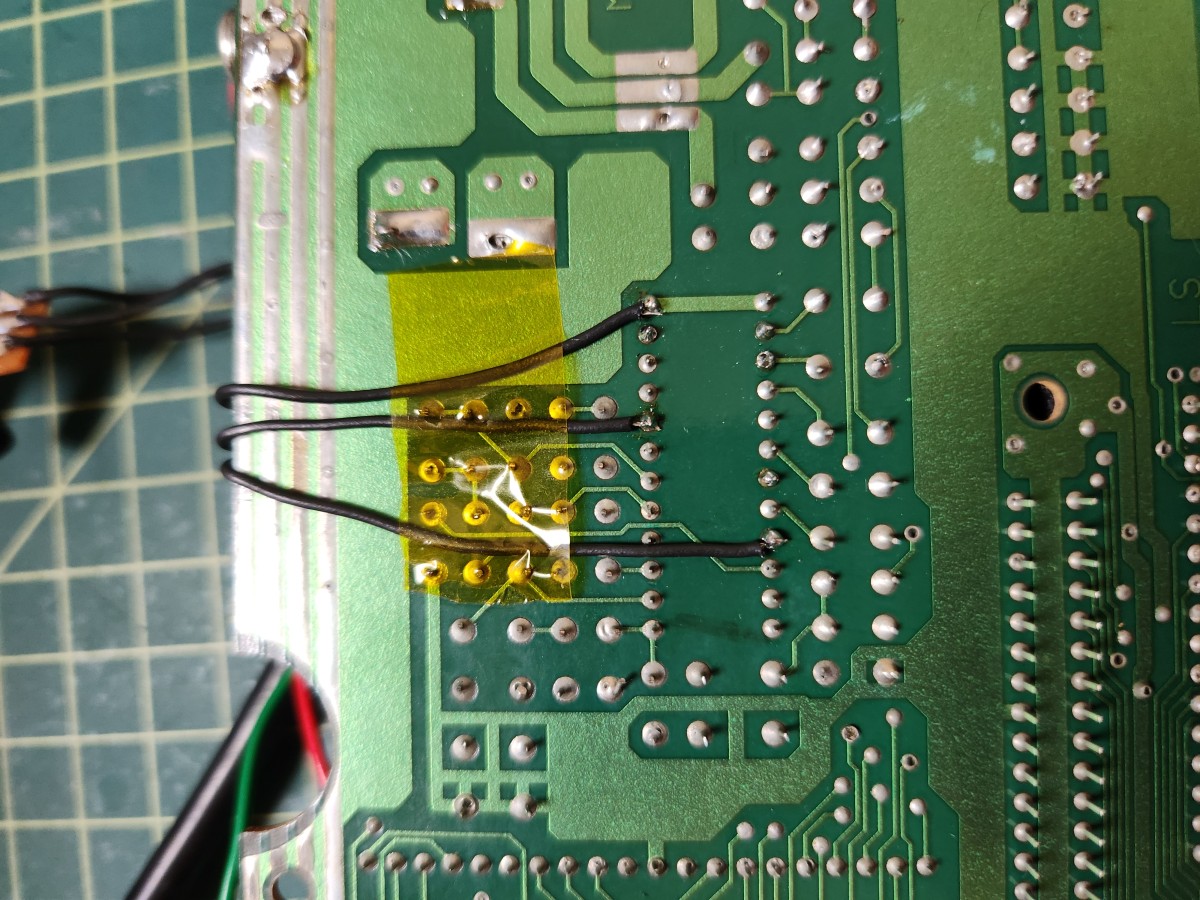

Fios já soldados, sem muita complicação!

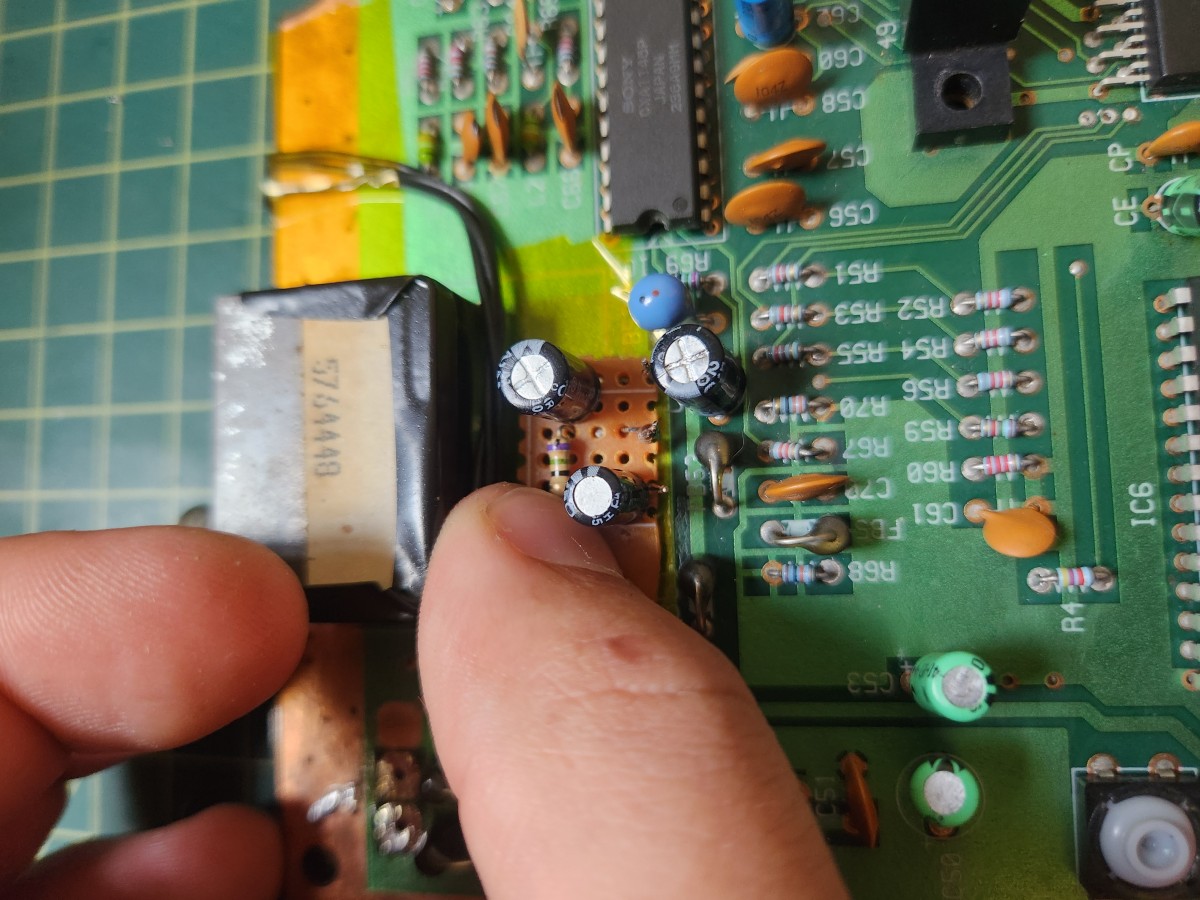

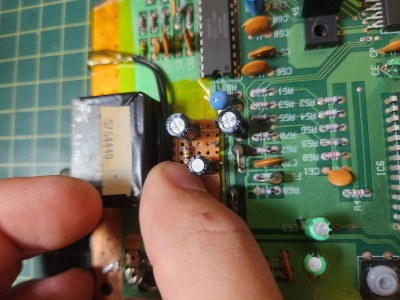

E agora a dúvida, onde deixar a plaquinha de vídeo? Bem, acho que achei o lugar perfeito para ela, do lado do módulo RF!
A plaquinha é bem simples! 2 capacitores e um resistor. E um fio direto para o GND.
Depois de dar uma ajeitadinha, soldar os fios e por um pouco de fita isolante para evitar possíveis contatos com partes indesejadas e mais um monte de cola quente para prender tudo do lado de fora e isolar a parte de baixo da plaquina, eis o resultado final!

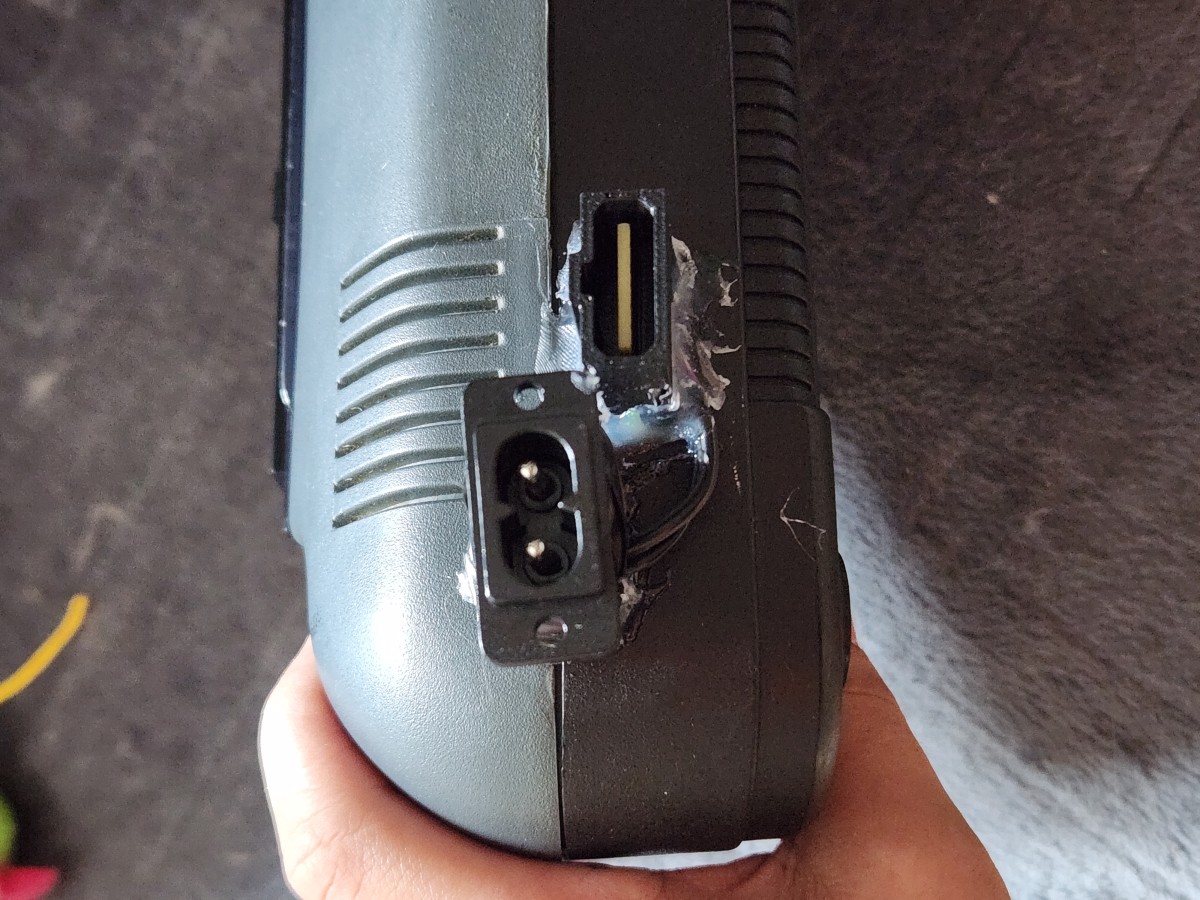

Resultado final, já com o conector de energia em forma de 8 e o conector de vídeo do... NINTENDO?

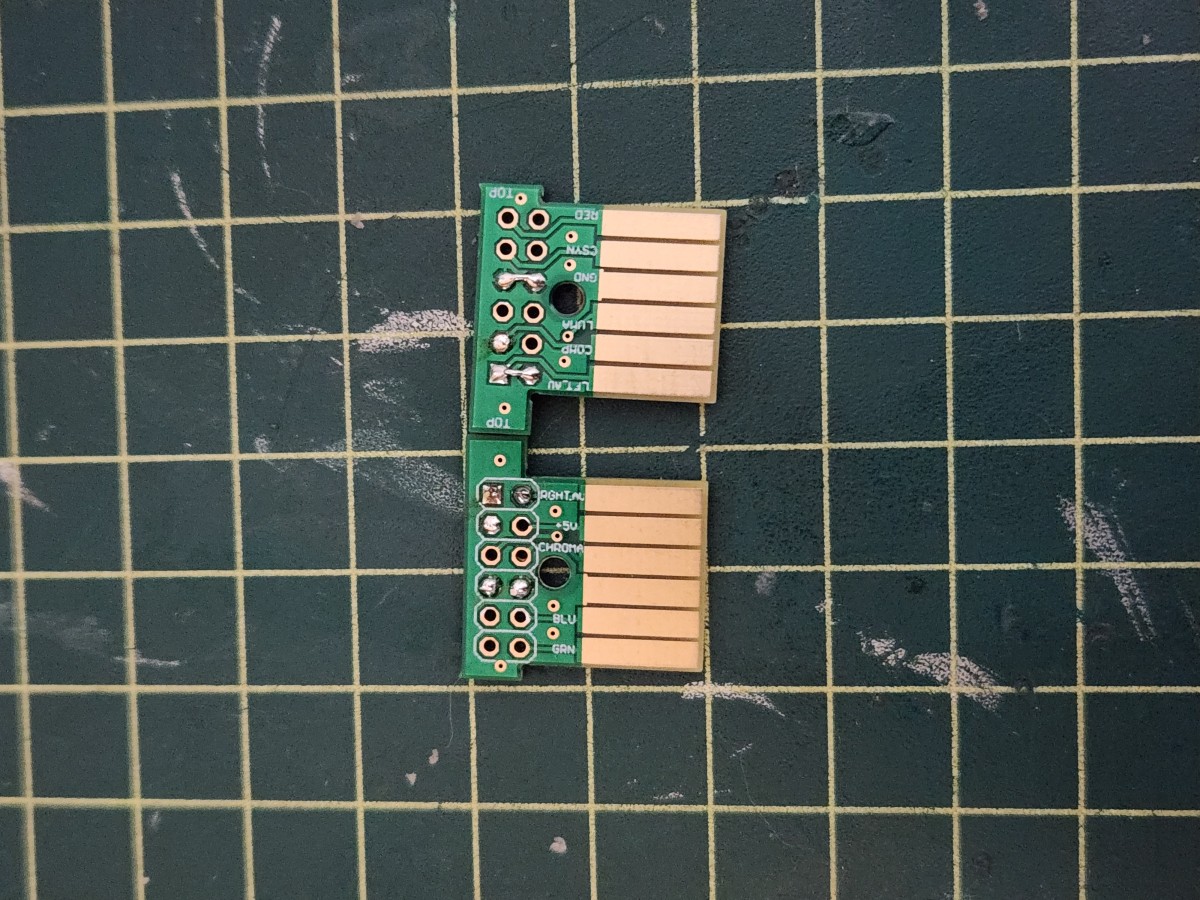

Bem…como podem ver, escolhi exatamente um conector do Super Nintendo para usar de saída de vídeo. E o motivo disso? Bem… é um cabo que acha fácil, encaixa e sai fácil e tem tanto saída RGB, S-Vídeo e Composto! Achei baratinho lá no Aliexpress uma plaquinha customizada e o conector impresso em 3D.
Agora foi a vez do Famicom. Aqui era simplesmente adicionar uma saída de vídeo ao mesmo estilo que fiz no Master System. Para isso segui esse guia aqui onde ele cita as duas revisões mais comuns: HVC-CPU-07 e HVC-CPU-GPM-02 (que é a minha).
Também tem esse vídeo no youtube que aborda especificamente a minha placa
Foi bem fácil achar os pontos de solda e juntar tudo. Depois de feio a solda, coloquei um pouco de fita para proteger as conexões

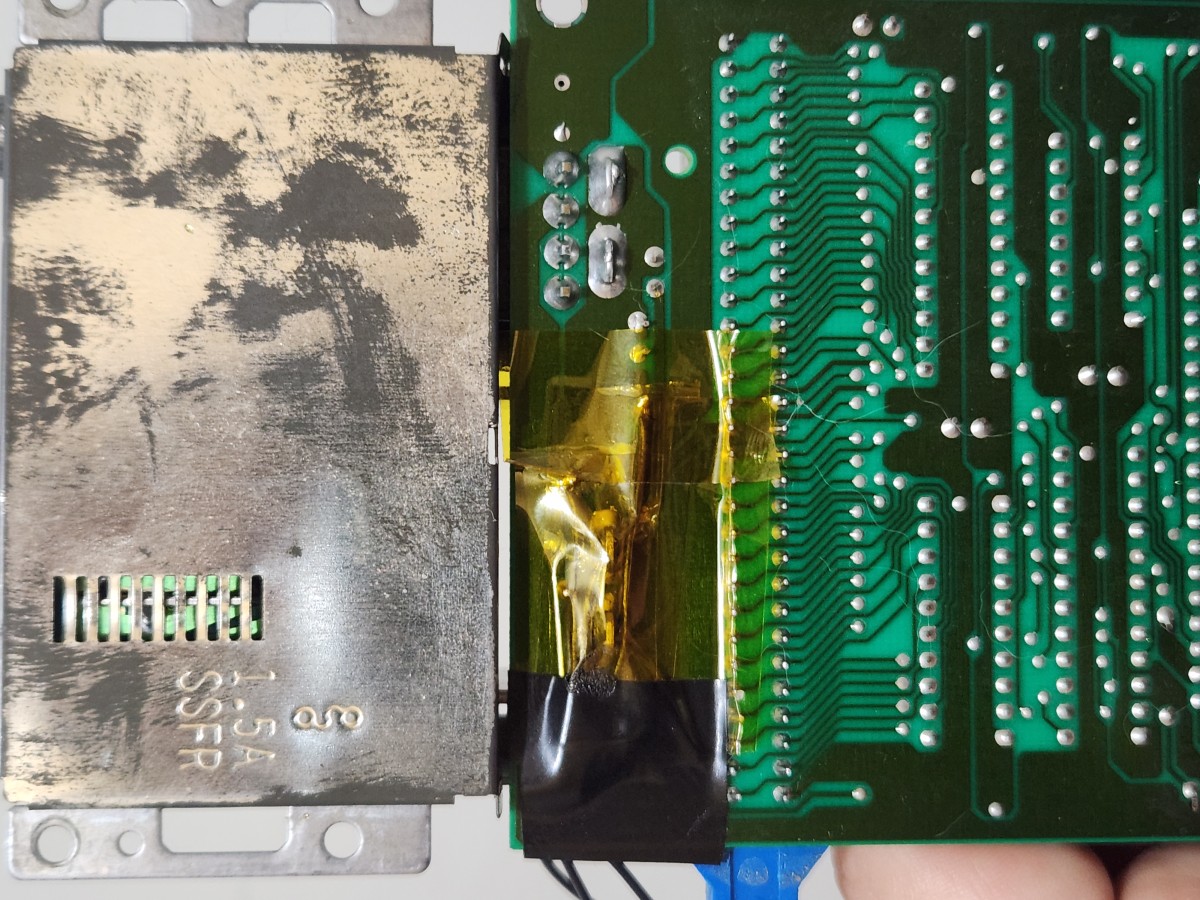

Tudo soldado e protegido!

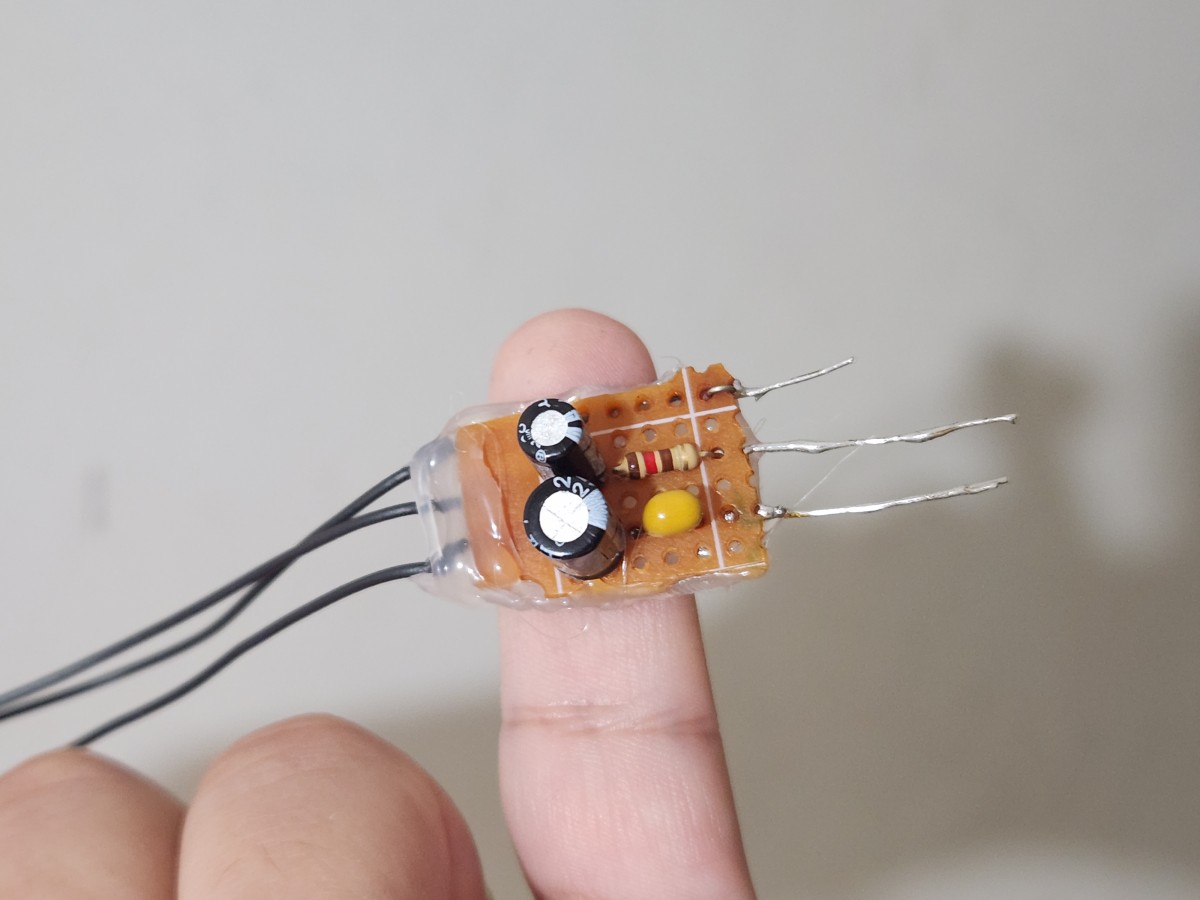

Plaquinha já montada!

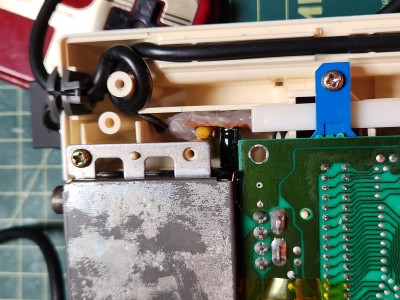

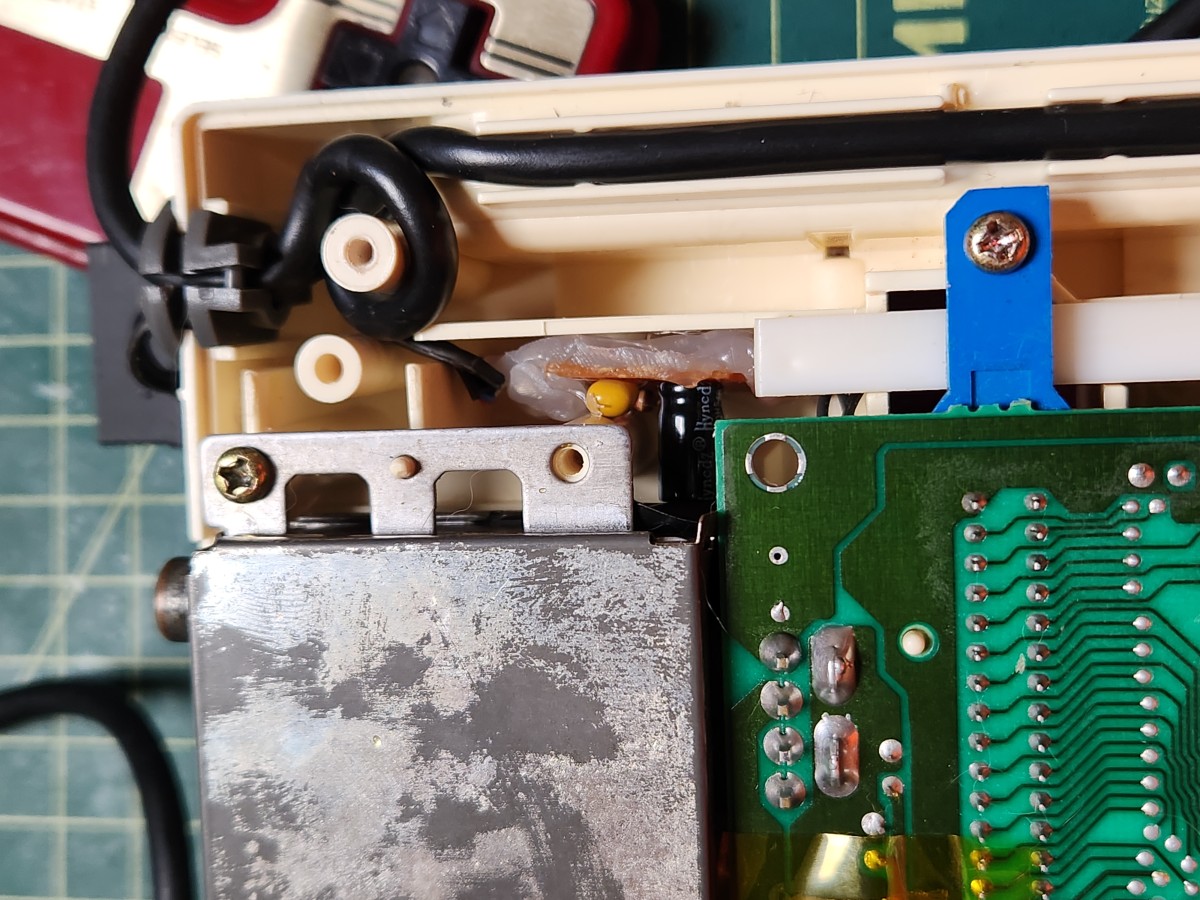

Foi difícil, mas achei um cantinho para esconder ela. E assim como no Master System, coloquei um pouco de fita isolante em volta para evitar contatos indesejados.

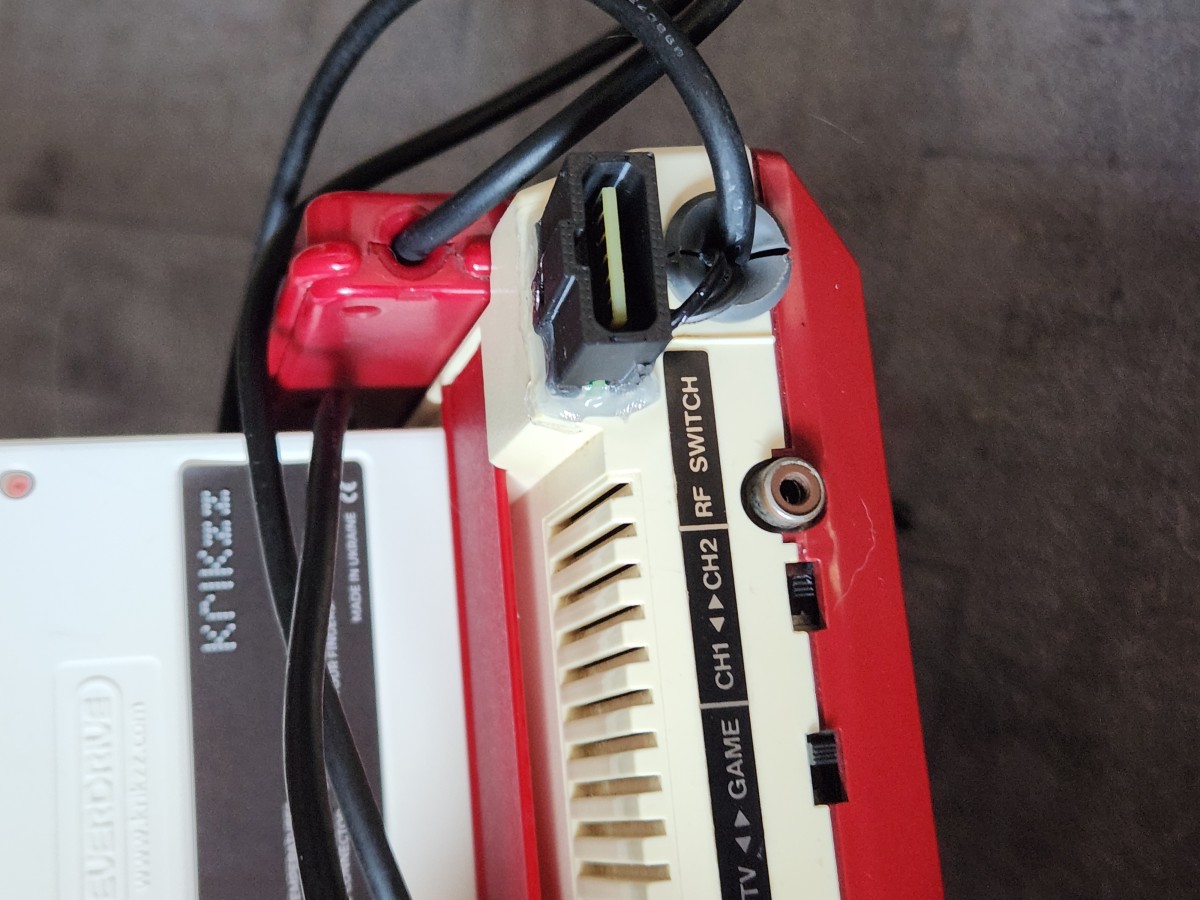

E por fim, o conector devidamente instalado! Note que aproveitei o lugar onde passa o fio do Controle 1 para passar o fio do vídeo junto!

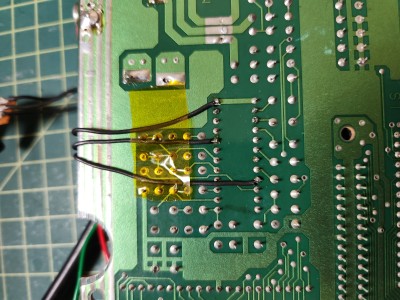

Um detalhe importante nesses mods, é que ambos os consoles só tem som MONO!, ou seja, vai sair som só por um lado. Para isso, fiz um pequeno jumper nos pinos de áudio! Então o mesmo som vai sair nos dois canais de áuido, similar ao que fiz no Mega Drive na postagem anterior.
Jumper feitos! aproveitei também e fiz um jumper no GND só por garantia.
Feito SÓ TUDO ISSO, nessa saga de alguns posts, posso dizer que estou bem satisfeito com meu “setup”. Posso deixar basicamente a fonte do PS2 ligada o tempo todo e só indo alternando os consoles, já que ou vai usar o conector dela ou vai usar o cabo em forma de 8 que ela tem.
E para os cabos de vídeo, agora consigo usar todos consoles no meu upscaler Retrotink 5x Pro! Criei basicamente um perfil genérico para poder atender todos sem nenhuma preocupação!
