Olá pessoal! 👋🏻
E mais uma vez vamos falar de quem? Do nosso querido Super Nintendo🥰.
Mas o que raios aconteceu agora? Graças a Deus não aconteceu nada (dessa vez), só eu inventando moda e querendo mexer com quem está quieto 🤣.
Brincadeiras a parte, como prometi nas postagens anteriores, eu disse que ia fazer um reparo digno (ou tentar pelo menos) no meu Super Nintendo para que ele pudesse durar mais alguns anos!
E aqui estamos, a ideia hoje é mais comentar o que fiz, o que não fiz, dores de cabeça, e esse tipo de coisa. Então chega de enrolação e vamos nessa!

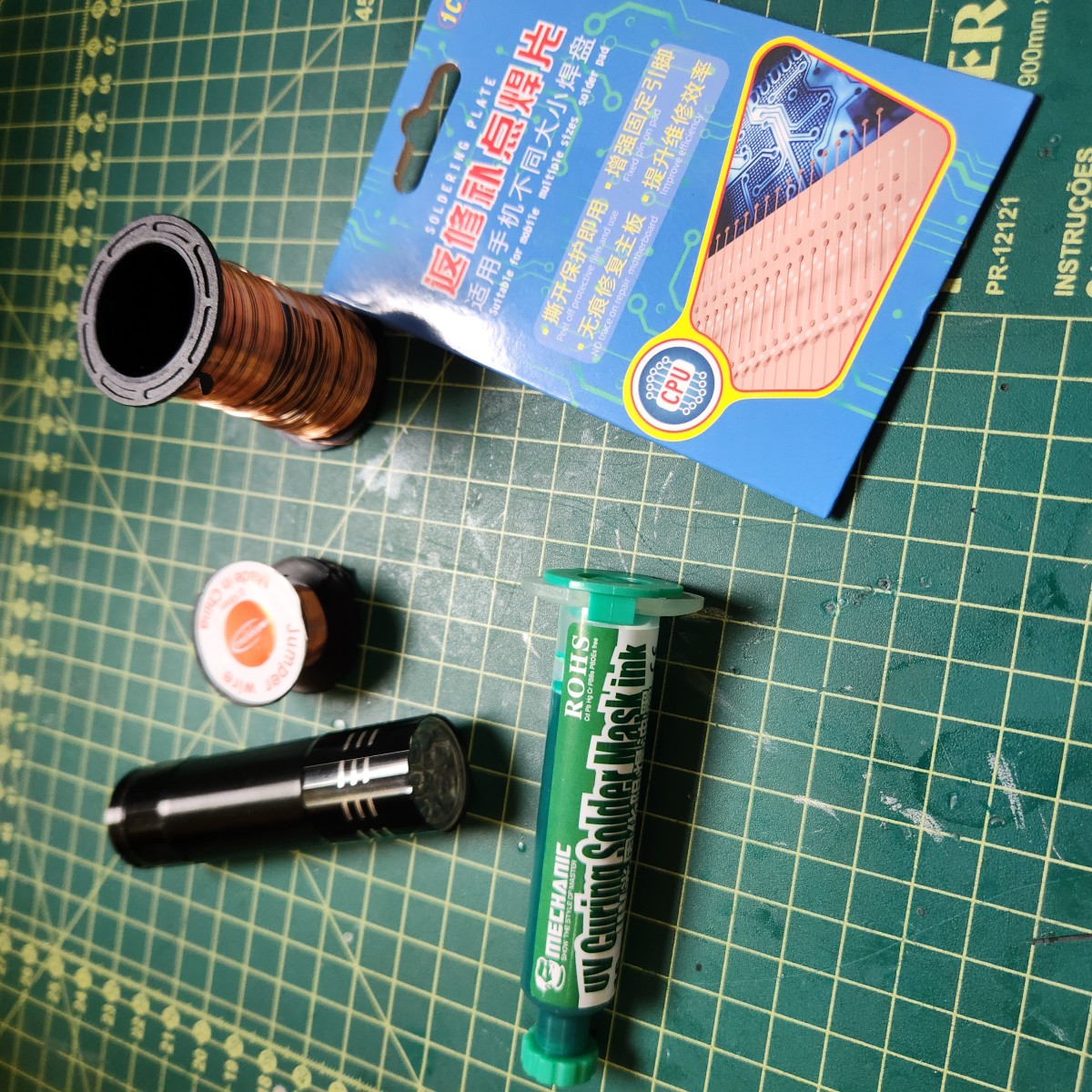

Para começar, precisei ir as compras e pegar algumas coisinhas que eu não tinha, como uma “máscara UV”, para agir como uma espécie de cola/proteção para os fios que serviriam de jumper, uma lanterninha de luz UV para secar a resina e fio de cobre esmaltado (esse fio é bem legal, pois ele possui naturalmente uma camada de proteção, sendo necessário raspar um pouco o fio para remover essa proteção e poder soldar ele).
Isso aqui é tipo a "caixinha de primeiro socorros" da eletrônica😅.
Se notarem, tem uma embalagem azul ai na foto que eu não comentei, isso é um acessório para reparar trilhas rompidas e pads, muito usado em reparo de celulares hoje em dia, porém acabei nem usando, pois meu Deus, isso é quase uma “micro-trilha e micro-pad” seria impossível usar no SNES de tão pequeno. Então decidir ir na raça mesmo.
Reparo do CIC
Decidi primeiro começar pelo menos trabalho aqui, finalizar o reparo chip CIC (chip antipirataria do SNES). Comecei removendo o meu antigo fiozinho laranja que habilitava ele e pensei em seguir com a estratégia de colocar uma chavinha de liga/desliga por fora do console para poder ligar/desligar esse chip quando quiser. Quando ligada, a ligação ficaria igual antes com o fio laranja. Quando desligada, o pino do chip seria aterrado).
Então, após algumas soldas (e por incrível que pareça, soldar o fio novamente no chip dessa vez foi muito mais fácil) chegou a hora de começar a usar o “kit de primeiro socorros”. Aqui o reparo vai ser mais fácil: vou simplesmente usar a máscara UV para prender o fio do chip no lugar para que ele não solte mais com tanta facilidade assim (sim, assim como super cola, ele prende forte, mas não para sempre).
Mas antes de mostrar o resultado queria compartilhar uma coisa… esse logo da máscara, parece ou não o meme do “Handsome Man”? 🤣🤣
Não sei se isso foi intencional ou não, mas que lembra, lembra🤣.
Brincadeiras a parte, eis aqui o primeiro reparo! Admito que não sei usar essa máscara direito ainda, mas ela realmente está segurando bem o fio.

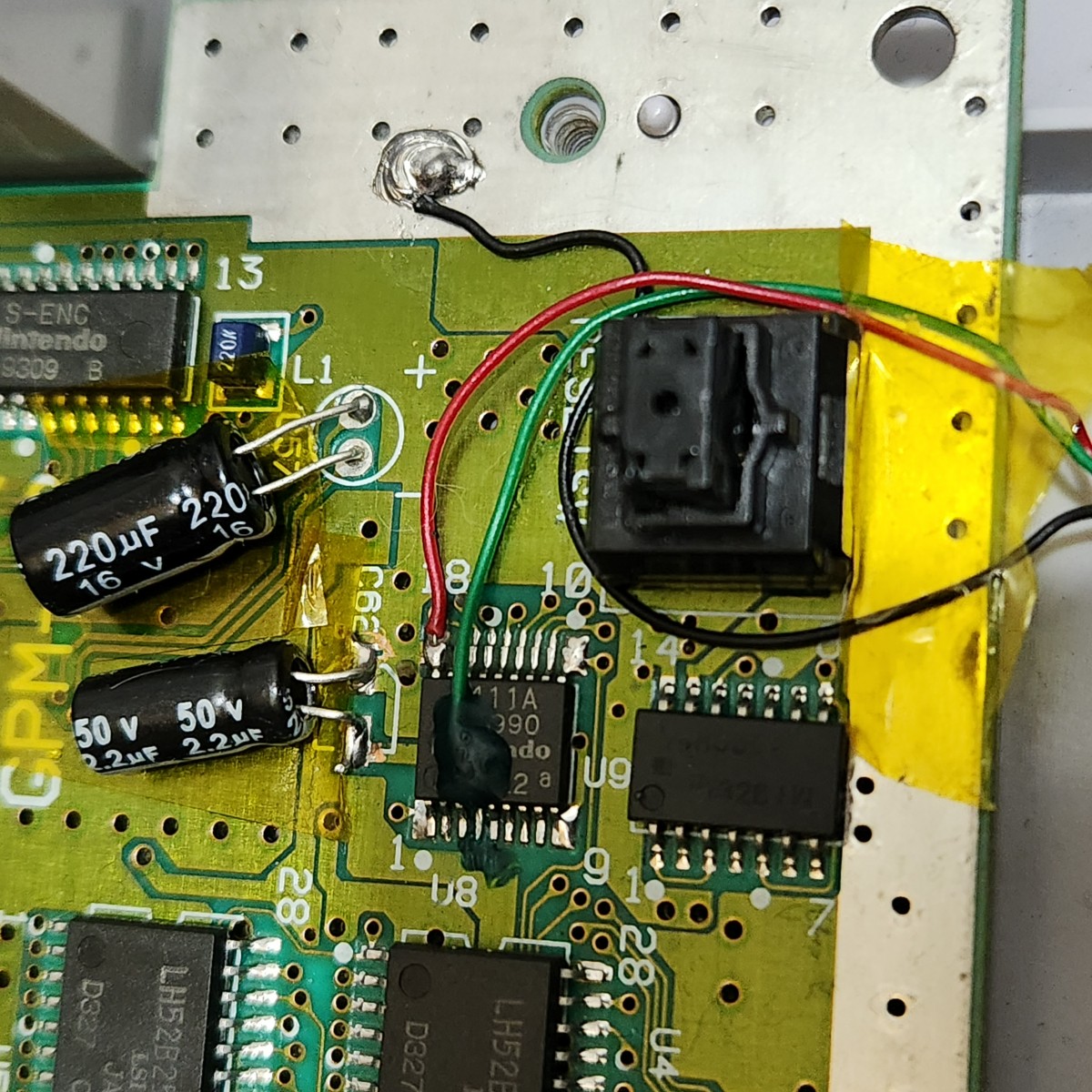

Aqui só uma visão geral do que foi feito. Coloquei a máscara com a ajuda de um palito de dente, dando leves toques, e sempre tentando colocar o mínimo possível e vindo com a lanterna UV para secar.

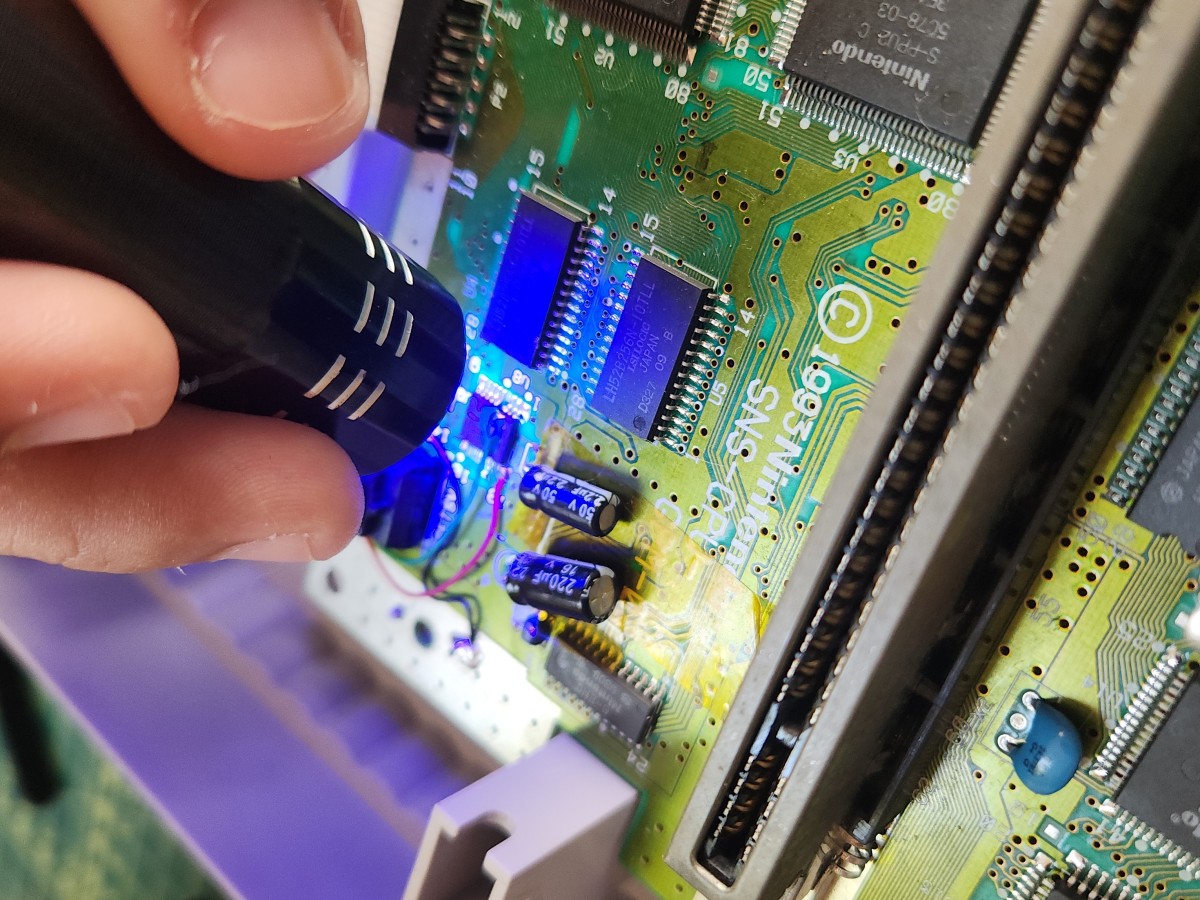

Processo de secagem da máscara. Ficava sempre segurando por uns 3 minutos bem próximo da área

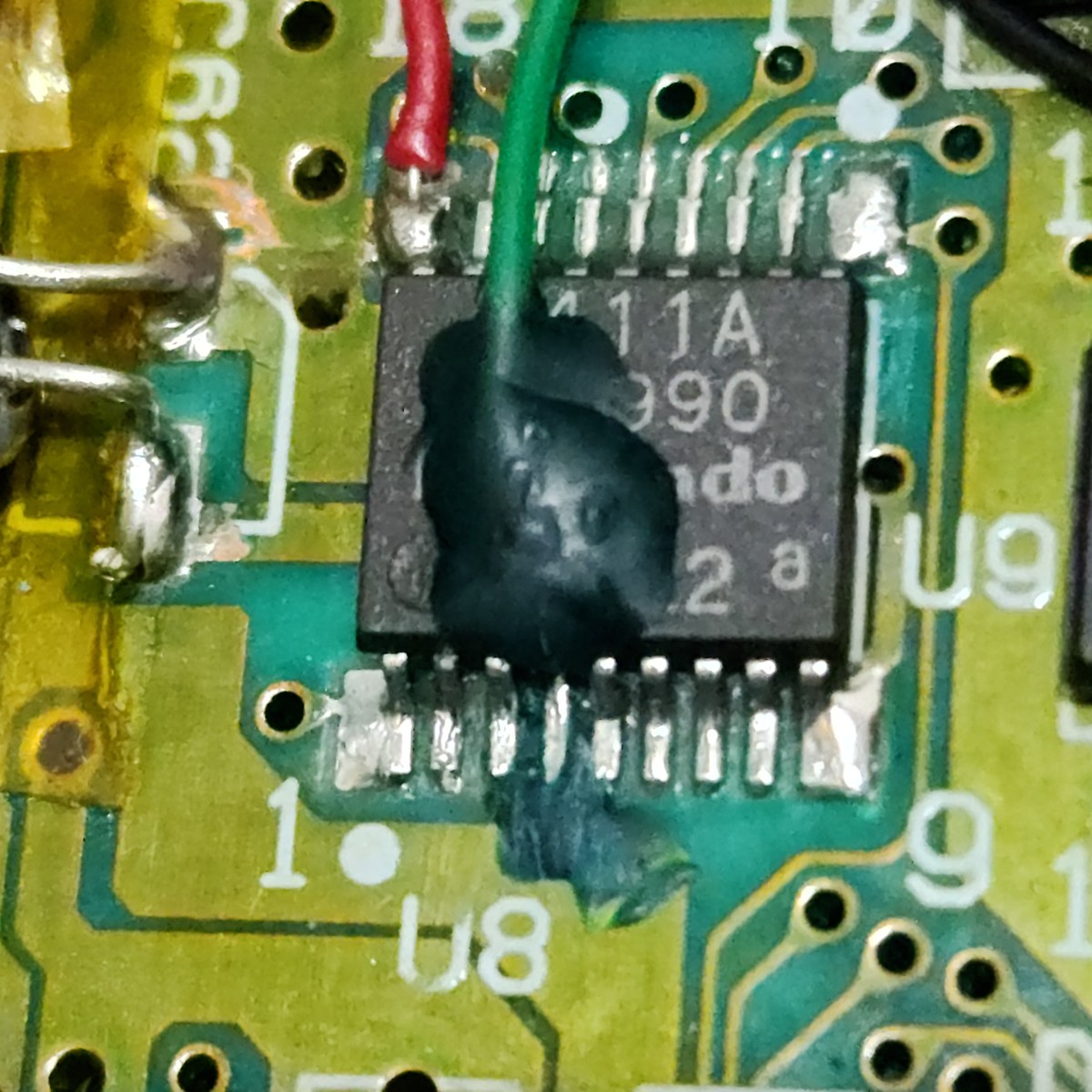

Aqui uma foto bem de pertinho.

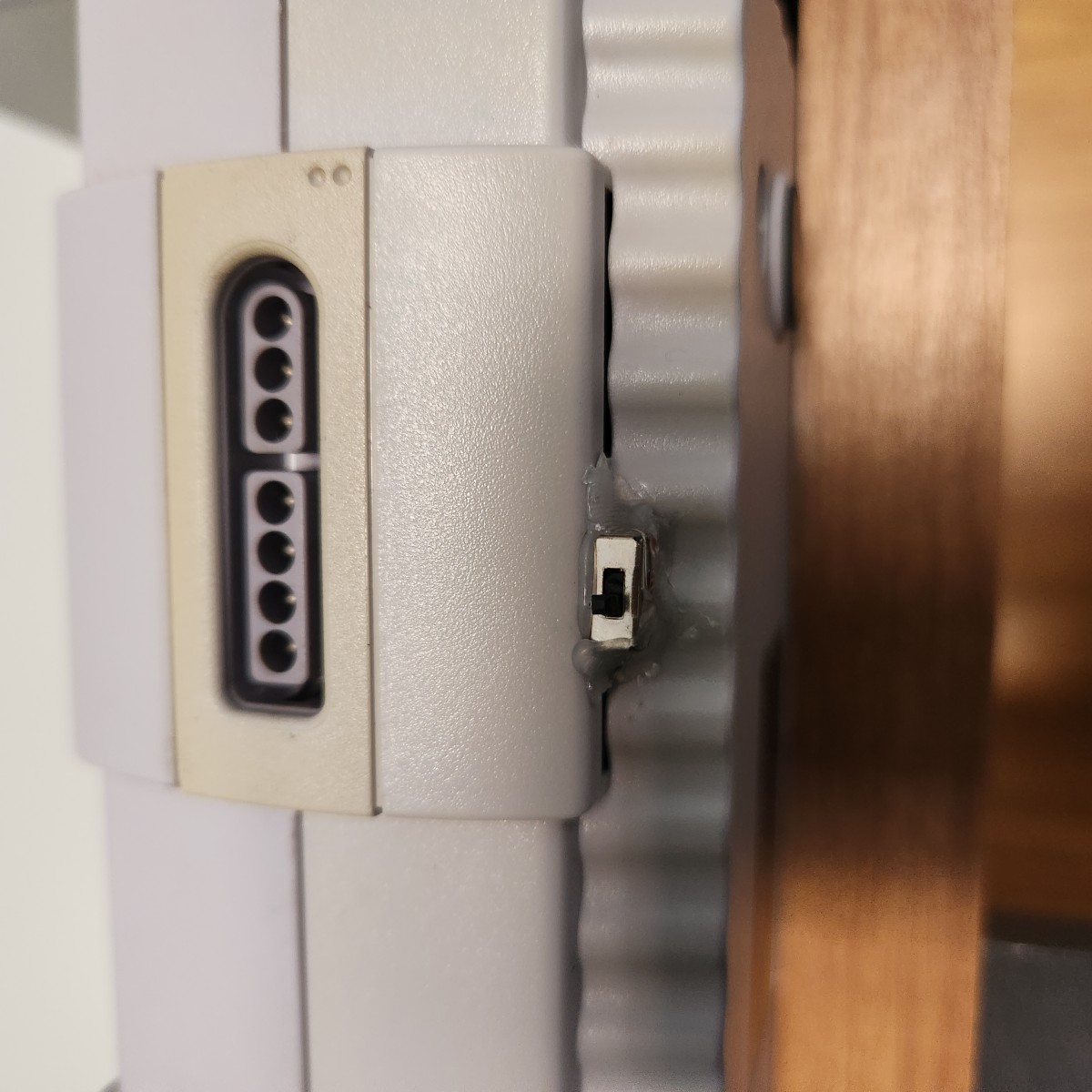

Tentei colocar no lugar mais discreto possível, mas essa é a chave de liga e desliga para controlar o chip.
Feito isso, vamos para o próximo que é o mais complicadinho.
Reparo da trilha do capacitor C61
Agora vamos ao segundo perrengue: Reparar essa trilha e pad que me deu uma tremenda dor de cabeça durante o recap.
Inicialmente tentei seguir com a ideia daqueles vídeos maravilhosos que o pessoal repara trilha, no qual fazem um tremendo origami com o fio de cobre esmaltado e deixam a trilha bonitinha.
Só que sabem aquele negócio de “expectativa X realidade”? Então… esse negócio é difícil pra burro! E ainda mais que a segunda ponta da trilha era muito próximo do terminal, ela vivia soltando! Então após algumas horas tentando e indo ajeitando devagar, consegui um resultado um tanto quanto ok.

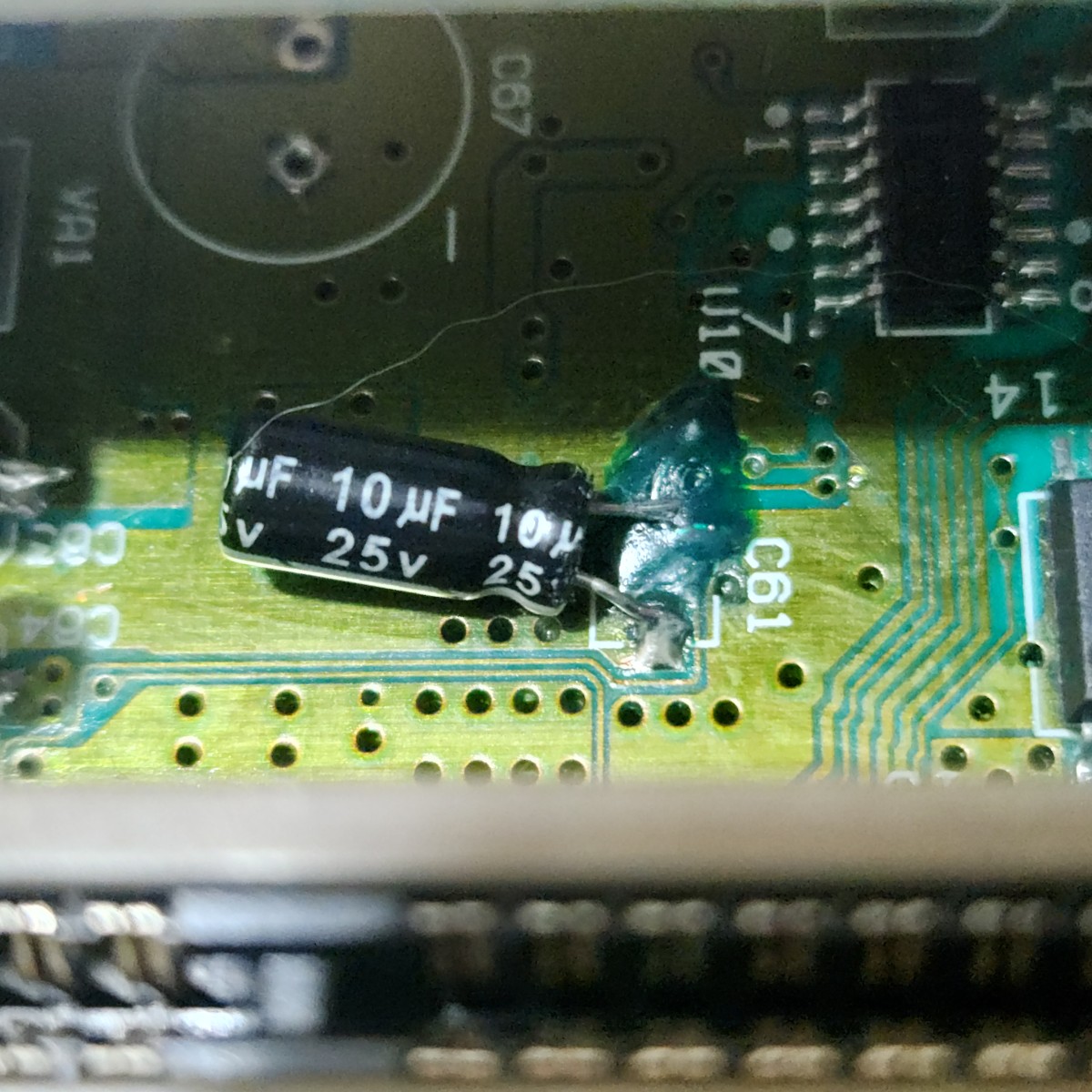

Sei que não é a foto mais bonita, mas essa foi a primeira tentativa.
Pelo menos era o que eu imaginava… até ir lá testar e… cadê o som? (DE NOVO!)
Foi aí que notei que a máscara estava seca só por fora, por dentro ainda estava praticamente líquida! Então como o pad era muito próximo da segunda ligação, ele soltava com muita facilidade.
Então aproveitei que estava assim, bateu um acesso de raiva arranquei toda essa maçaroca que eu tinha feito!

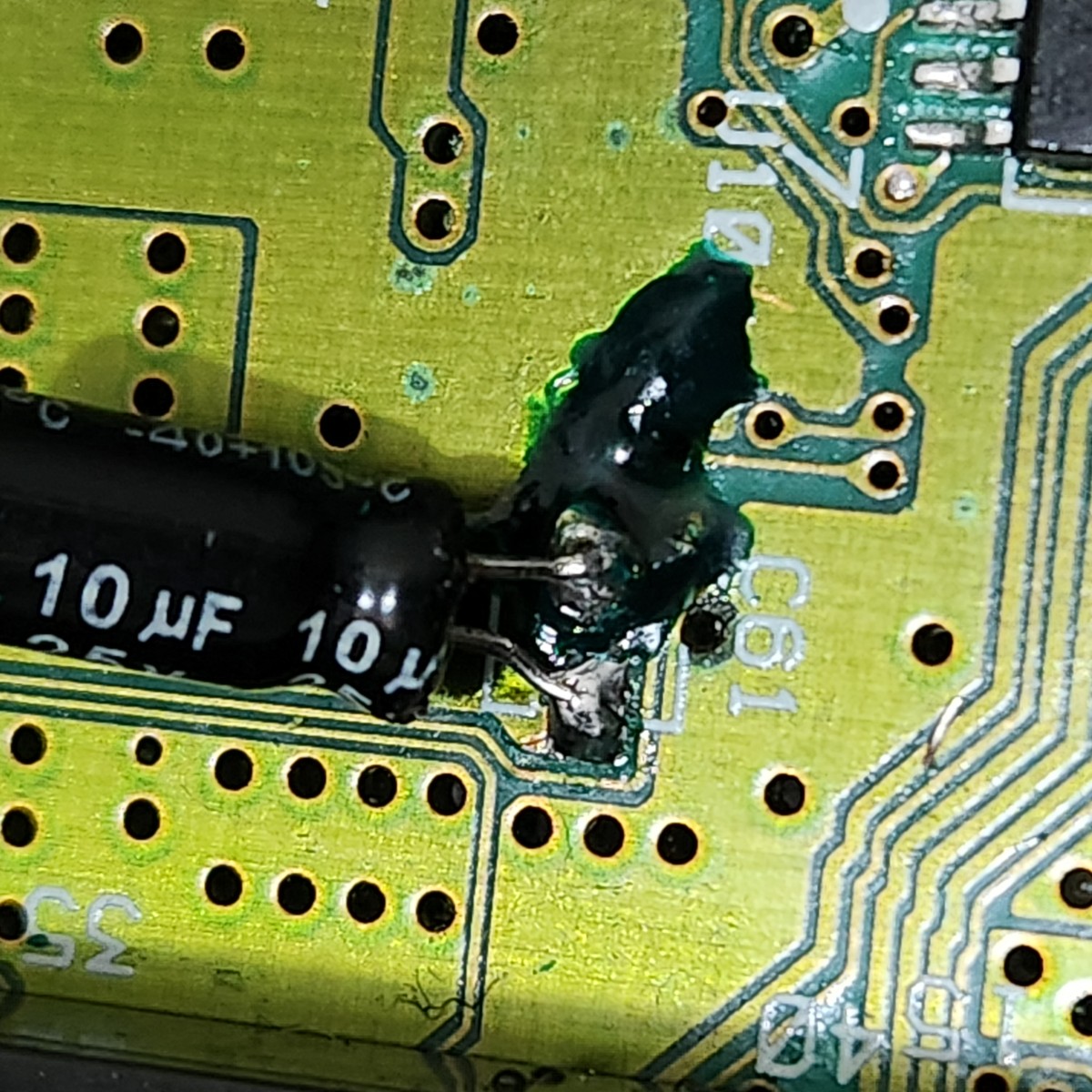

Então fui pelo caminho mais simples:ligar uma ponta a outra, passando por onde deveria estar o pad, e soldar o capacitor no meio. E assim ficou:
Infelizmente tirei a foto só depois de ter montado ele, então ficou meia torta mesmo.
Como podem ver, tentei fazer uma ligação um pouco mais “direta”, depois só dei uma raspadinha no topo da máscara UV para poder expor o fio de cobre e prender o capacitor lá. E devo admitir, foi bem mais fácil assim!
Confesso que não ficou como eu queria, mas o importante aqui é que vai durar por muito tempo ainda e ficou com uma carinha bem mais bonita do que um monte de fio solto.
Então é isso meu povo, a ideia hoje era mais compartilhar essa última etapa (espero eu) do reparo do Super Nintendo. Lembrando que tenho sempre tentado manter uma documentação atualizada no meu repositório do GitHub, com informação de peças de reposição, documentos e etc.
Até a próxima 😁
